Перекрытие - это несущая конструкция, которая разделяет смежные по высоте помещения. Она равномерно распределяет временные и постоянные нагрузки, которые передаются на другие конструкции:

  • Балки.
  • Стены.
  • Колонны.

Для дома из газобетона используется несколько видов перекрытий, один из них - деревянный. Именно перекрытие из древесины - самый дешевый вариант, его проще всего смонтировать. Более дорогостоящий вариант - газобетонные плиты. Они легкие, просто монтируются, их удобно перевозить.

Также для дома из газобетона подойдут:

Главное, чтобы конструкции соответствовали определенным требованиям. В этой статье мы подробно рассмотрим каждый вид перекрытий, которые лучше всего подойдут для дома из газобетона.

Газобетонные плиты перекрытия

Требования к перекрытиям в газобетонном доме

  • Надежность.
  • Высокая прочность и несущая способность.
  • Устойчивость к перепадам температуры, высокой влажности и атмосферным осадкам.
  • Высокая жесткость, чтобы величина прогибов не превышала допустимые нормы.
  • Высокий коэффициент шумопоглощения.
  • Теплоизоляция.

А теперь рассмотрим каждый вид перекрытий в отдельности.

Деревянные перекрытия для газобетона

Главное преимущество этого варианта - низкая стоимость. Также деревянные перекрытия “подкупают” своим малым весом и простым монтажом. Вы легко замените прогнившую балку и проведете реконструкцию горизонтальных несущих конструкций. Причем это будет стоить недорого, и выполняется очень просто и быстро.

Деревянные перекрытия не всегда можно использовать для домов из газобетона. Обратите внимание на эти ограничения:

  • Расстояние между несущими стенами должно быть не более 6000 мм, иначе образуется прогиб бруса.
  • Древесину нужно обработать антисептиком. Иначе ее вообще нельзя использовать - из-за высокой влажности на чердаке появится грибок и плесень.
  • Спасает то, что почти все заводские деревянные перекрытия продаются уже с пропиткой.
  • Расстояние между смежными балками должно быть от 300 мм до 600 мм (это зависит от сечения бруса и предполагаемых нагрузок).
  • В районах с высокой сейсмической активностью (выше 8 баллов) нельзя использовать деревянные балки. Исключение - перекрытие между одним или двумя этажами.

Деревянные перекрытия

Как обустроить деревянное перекрытие

Балочное перекрытие выполняется из массивного бруса или клееных балок с размерами:

  • Ширина - 50-200 мм.
  • Высота - 200-400 мм.

Сечение определяют по предполагаемым нагрузкам и длине пролета. Балки перекрытия нужно уложить в армопояс. Зона опирания вглубь стены должна быть 120-150 мм. Участок брусьев, опирающийся на несущие стены, нужно дополнительно изолировать рубероидом. Крепление проводится с помощью оцинкованных уголков.

Под балками крепят пароизоляционную мембрану (с помощью строительного степлера). Затем создается черновой потолок из плит OSB. Кстати, вместо них отлично подойдут подшивочные доски, выполняющие сразу несколько функций. Сверху положите утеплитель или звукоизоляционную мембрану. Для древесины лучше всего подойдет минеральная вата.

Поверх утеплителя крепится гидроизоляционная мембрана. В последнюю очередь крепят чистовое напольное покрытие.

У Вас получится “пирог” из нескольких слоев:

  • OSB-плита (толщина до 9 мм).
  • Слой гидроизоляции.
  • Утеплитель толщиной до 150 мм и расположенные рядом с ним лаги перекрытия.
  • Слой пароизоляции.
  • Черновая доска сечением 20х100 мм.

Устройство деревянных перекрытий в доме из газобетона

Сборно-монолитное перекрытие для дома из газобетона

Этот вариант подойдет не только для дома из газобетона, но и для зданий из других материалов - кирпич, керамический поризованный блок, пенобетон или ЖБИ.

СМП (сборно-монолитное перекрытие) обладает 3-мя преимуществами:

  • Высокая несущая способность.
  • Низкая теплопроводность и, как следствие, высокие теплоизоляционные характеристики.
  • Малый удельный вес.

СМП - легкая конструкция, состоящая из нескольких компонентов:

  • Балки перекрытия (стоят в пролетах между несущими стенами). Изготовлены из металлизированного или бетонного корпуса, а также закрепленного на нем арматурного каркаса.
  • Блоки-вкладыши из газобетона. Используются как несъемная опалубка.
  • Армирующий каркас - используется на месте строительных работ из тонкой рифленой арматуры в один слой.
  • Бетон. Им заливают пустоты между рядами блоков и стяжкой поверх них.

Конструкция СМП позволяет проводить работы в местах с ограниченным доступом:

  • При замене прогнивших или потерявших прочность деревянных перекрытий на 1-м и 2-м этажах.
  • При реконструкции зданий в узких проулках в центральной части города.
  • При этом целостность конструкции строений не нарушается.

Чертеж сборно-монолитного перекрытия

Как монтировать СМП

Балки перекрытия монтируют на ленточный армопояс. Их зона опирания составляет не менее 120-150 мм. Балки кладут с учетом длины используемых блоков-вкладышей. Класть вкладыши лучше вручную. Они должны плотно примыкать друг к другу.

По всей плоскости перекрытия создается армирующая сетка с ячейками 100-200 мм и сечением до 5 мм.

Пустоты между рядами блоков заливают бетоном. Поверх них создается еще один слой толщиной 50 мм.

Обратите внимание, что вкладыши 1-го от стены ряда нужно класть одним краем на балку, другим - на армопояс или несущую стену из газобетонных блоков. Первый и последний блоки каждого пролета СМП монтируют с напуском на несущие стены.

Газобетонные плиты перекрытия

Газобетонные плиты состоят из армирующего металлического каркаса и прямоугольной оболочки из газобетона. Они легче ЖБИ, потому что газоблок на 85-95% состоит из замкнутых воздушных пор.

За счет этих пор газобетонные плиты перекрытия лучше поглощают звук и защищают от холода. У каждой плиты - точная геометрия размеров. Поэтому плиты отличаются ровной поверхностью. Вам не придется тратиться на отделочные работы.

Монтаж плит из газобетона

Монтаж плит из газобетона

Плиты кладут автокраном при поддержке 3-х рабочих:

  • Строповка конструкции.
  • Укладка на несущие стены.
  • Стягивание плит между собой при помощи стяжных хомутов.

Плиты должны плотно прилегать в местах пазогребневого соединения. Торцы плит перекрывают кладкой из газобетонных блоков нужной толщины. Уже через 24 часа после монтажа плит из газобетона можно строить следующий этаж.

Монтаж газобетонных плит перекрытия

Железобетонные плиты перекрытия

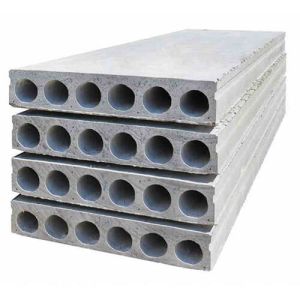

Самый распространенный вид плит ЖБИ - пустотные. Также для перекрытия используются еще 3 вида:

  • Экструдерные.
  • С косыми торцами.
  • Ребристые.

Пустоты в плитах перекрытия уменьшают вес и увеличивают тепло- и звукоизоляционные показатели. Дополнительное преимущество - экономия бетона.

Типоразмеры пустотных плит перекрытия могут быть самыми разными. Одна только длина варьируется от 1580 мм до 11980 мм. Ширина бывает от 990 мм до 1790 мм, а толщина - 160 мм (облегченная плита), 220 мм (стандарт) или 265 мм (утолщенная).

Несущая способность плит обозначена в маркировке, и измеряется в центнерах на метр квадратный. Например, у плиты перекрытия пустотной ПК 65-10-8 несущая способность - 8 центнеров на квадратный метр, или 800 кг/м2. Чаще всего несущая способность пустотных плит перекрытия составляет именно 800 кг/м2, а также 1250 кг/м2. Реже встречаются плиты 300-400 кг/м2.

У железобетонных плит есть несколько преимуществ:

  • Высокая прочность на сжатие.
  • Устойчивость к ударам. деформациям, перепадам температуры и высокой влажности.
  • Длительный срок эксплуатации - до 80 лет.
  • Высокая огнеупорность (плиты выдерживают прямой контакт с пламенем в течение нескольких часов).
  • Быстрый и простой монтаж.
  • Удобная транспортировка.

Главный недостаток - большой вес, особенно в сравнении с деревянными или газобетонными плитами перекрытия. Вес плит нередко доходит до 5 тонн.

Второй недостаток - недостаточно ровная горизонтальная поверхность. После укладки ее нужно дополнительно выровнять стяжкой для пола.

Укладка плит перекрытия на газобетонные блоки

Монтаж пустотных плит перекрытия

Плиты перекрытия ЖБИ выбирают по размерам пролетов. Внутренние несущие стены и колонны могут располагаться как вдоль, так и поперек здания. Монтаж плит перекрытия ЖБИ также бывает продольным и поперечным.

Плиты ЖБИ монтируются на армопояс при помощи автокрана. Они опираются на 4 крайние точки и не нуждаются в дополнительных опорах. Гораздо лучше устанавливать такие плиты в широких пролетах. Зона опирания вглубь стены должна быть 100-150 мм (зависит от длины и вида плиты).

Монтаж пустотных плит перекрытия проводится в несколько этапов:

  • В местах укладки плит перекрытия кладется подложка из цементно-песчаного раствора.
  • Положение плиты корректируют ломом.
  • Смежные плиты крепятся между собой с помощью монтажных петель.
  • Швы между плитами заделывают паклей, замешанной в гипсовом растворе.
  • Слой пакли утрамбовывают в щели. После высыхания она увеличивается в объеме и плотно прижимается к стенкам плит.
  • Зазоры замазывают известково-гипсовым раствором.

Монолитное перекрытие для газобетонного дома

Также в доме из газобетона можно соорудить опалубку, скрепить армирующий каркас в два слоя из толстой арматуры и залить бетоном. Однако монолитные конструкции стоят дороже с точки зрения трудоемкости.

Рекомендуем использовать монолитные перекрытия в том случае, если оно является составной частью каркаса ЖБИ, построенного в высотных зданиях. Стены и межкомнатные перегородки в таких зданиях состоят из газобетона, однако каркас - железобетонный. При больших предполагаемых нагрузках монолитное сооружение бетонируют вместе с армопоясом, перемычками и колоннами. За счет этого образуется монолитный железобетонный каркас жесткости.

Монтаж монолитного перекрытия

У такой разделительной конструкции одинаковая прочность по всему периметру. Конструкция более тонкая, чем плиты ЖБИ. Она может иметь любую конфигурацию в соответствии с архитектурными особенностями здания. Однако масса такой конструкции еще больше, чем у ЖБИ. Так что позаботьтесь о прочном фундаменте. Это потребует дополнительных денежных затрат.

Выводы

Любой из рассмотренных выше видов перекрытий подходит для дома из газобетона. Однако стоимость и монтаж отличаются. Выбирайте тот вариант, который больше всего подходит по стоимости.

Напоследок - несколько рекомендаций:

  • Цокольное перекрытие в газобетонном доме должно быть монолитным, железобетонным или сборно-монолитным.
  • Для чердачного перекрытия подойдут деревянные балочные конструкции или СМП.
